VARIAXIS i-700

제품: 5-Axis

동시 5축 가공・고정밀도 다면가공머시닝센터
VARIAXIS i-series



  • 테이블 선회구조에 따른 중・소형 경량 가공물의 고속다면가공, 동시 5축가공을 원척킹으로 실현
  • 고생산성과 편의성을 양립한 기계 디자인
  • 가공물과의 간섭을 회피하는 노즈타입주축을 도입
  • 넓은 Y축 스트로크에 의해 A축을 선회한 상태에서도 ATC가 가능
  • 양단을 지지하는 고강성 틸트 로타리테이블

제품 사양

Specification Values

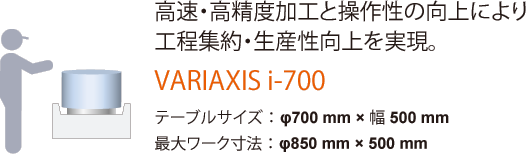

능력・용량 최대가공경 850 mm / 33.460 in
최대가공물 높이 500 mm / 19.690 in
주축 주축 테이퍼 형식 40
주축회전속도 12000 rpm
주축 모터 출력 (30 분정격) 22 kw / 30.0 Hp
자동공구교환장치 공구 개수 30
회전축 테이블 틸팅 (A축) 150 °
테이블 인덱스 (C축) 360.0000 °
이동량 X축 이동량 630 mm / 24.80 in
Y축 이동량 1100 mm / 43.31 in
Z축 이동량 600 mm / 23.62 in
